トライプリズム


トライプリズム

デザインガラスのために開発されたシステムフレームです。光と戯れるデザインガラスの魅力を、かつてない気軽さで採用できます。


商品の詳しい紹介(別ウィンドウが開きます)

施工例もご覧ください。

特長

三角柱を利用した独自の仕組が、4つの特長を実現しました。

(1) ガラス選択の豊富さ

(2) パネル割付の自由さ

(3) 連続連結の自由さ

(4) 施工要領の明快さ

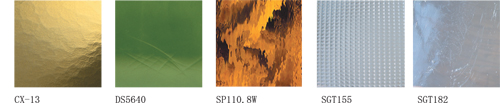

ガラス色

次の5種類を御用意しております。

ガラス色

※上記以外のデザインガラスも多数ご用意しております。

仕様

パネル最大寸法:W1500mm×H3000mm

材質:アルミフレーム (ガラスは3mm厚、4mm厚に対応いたします)

仕上げ:アルミ部 アルマイト仕上げ

フレーム枠色:

フレーム枠色

※ガラスの裏面に透明飛散防止フィルムを貼ることも可能です。

※焼付塗装仕上げの場合はスチールフレームで対応いたします。

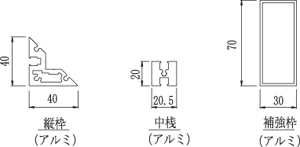

形状図 枠断面図

形状図 枠

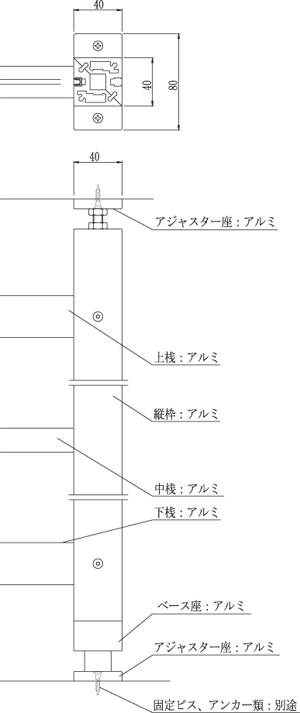

形状図 枠構造

形状図1

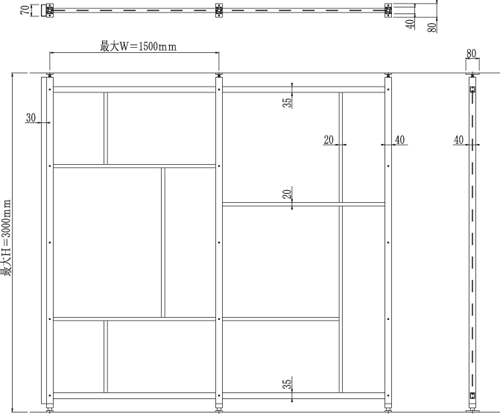

形状図 枠組一例

形状図2

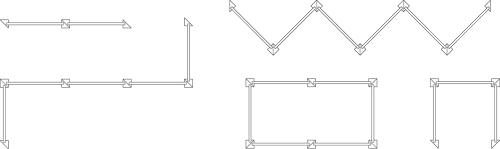

組合せ例

組合せ例
